АНТЕННАЯ СИСТЕМА НА ОСНОВЕ AFE-01

Антенная система на основе AFE-01

Рубрика: Артикул: 38ru Метки:

Описание

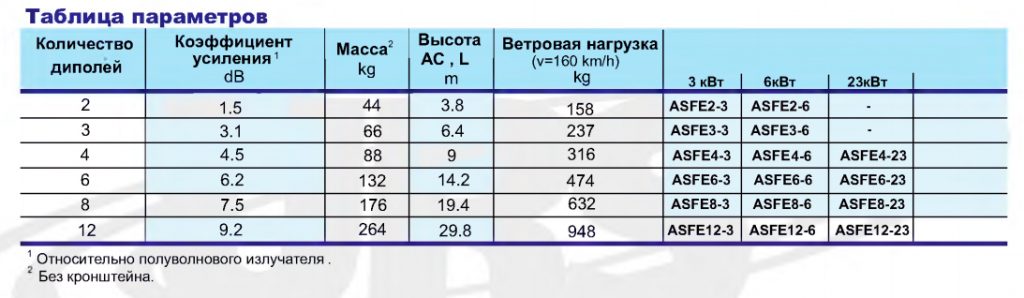

Антенная система AFE-01 таблица

Для обеспечения грозозащиты все металлические элементы антенны имеют контакт с корпусом по постоянному току. Антенная система может быть установлена на опору (трубу) диаметром 60-110 мм и высотой, соответствующей конкретной АС. В комплект АС входят: делитель, кронштейны диполей и делителя, а также соединительные кабели.
Расчет ветровой нагрузки антенны производился при скорости ветра (160Km/h) согласно стандарта EIA-222-C.

Детали

Электрические параметры:

— Диапазон частот: 87.5-108 МГц
— Входное сопротивление: 50 Ом
— Разъемы: 7/16”female, 7/8” EIA
— КСВН < 1.4:1 Max
— Поляризация: Эллиптическая
— Коэффициент усиления: смотри таблицу параметров
— Диаграмма направленности: Зависит от количества диполей и параметров мачты (расчетная для каждого случая).
— Особенности: Антенная система может состоять из четного количества диполей.

Механические параметры:

— Высота АС: Зависит от кол. диполей (см. таблицу параметров)
— Общая масса: смотри таблицу параметров
— Ветровая нагрузка: смотри таблицу параметров (v=160 км/ч)
— Крепление: Металлический кронштейн с покрытием
